ในโรงงานอุตสาหกรรม ความปลอดภัยของเครื่องจักร เป็นเรื่องที่ไม่ควรมองข้าม โดยเฉพาะบริเวณประตูหรือฝาครอบนิรภัยของเครื่องจักรที่ผู้ปฏิบัติงานต้องเปิด-ปิดอยู่เป็นประจำ

IDEC HS5D Miniature Interlock Switch คือสวิตช์นิรภัยที่ออกแบบมาเพื่อช่วยตรวจสอบสถานะของประตูหรือฝาครอบเครื่องจักร หากมีการเปิดหรือถอดส่วนประกอบที่เกี่ยวข้อง ระบบสามารถนำสัญญาณไปใช้ในวงจร Safety เพื่อช่วยหยุดหรือป้องกันการทำงานของเครื่องจักรในสถานการณ์ที่ไม่ปลอดภัย

ด้วยขนาดเพียง 30 × 30 × 91 มม. จึงเหมาะกับเครื่องจักรที่มีพื้นที่ติดตั้งจำกัด และยังมาพร้อมฟังก์ชันตรวจจับการถอด Operation Head ซึ่งเป็นจุดเด่นสำคัญของ HS5D

HS5D Miniature Interlock Switch คืออะไร?

Safety Interlock Switch เป็นอุปกรณ์ที่ใช้ตรวจสอบตำแหน่งของประตู ฝาครอบ หรือ Safety Guard ของเครื่องจักร โดยทั่วไปจะติดตั้งร่วมกับวงจรความปลอดภัย เพื่อให้เครื่องจักรสามารถทำงานได้เมื่อประตูอยู่ในสถานะที่กำหนด

HS5D ถูกออกแบบมาในรูปแบบ Miniature Interlock Switch ที่เน้นการประหยัดพื้นที่ติดตั้ง แต่ยังคงฟังก์ชันด้านความปลอดภัยที่จำเป็นสำหรับงานอุตสาหกรรม

จุดเด่นที่แตกต่างคือมี Operation Head Detachment Detection Function ซึ่งสามารถตรวจจับกรณีที่หัวสวิตช์ถูกถอดออก และทำให้วงจรหลัก 11-12 เปลี่ยนเป็น OFF เพื่อเพิ่มอีกหนึ่งชั้นของการตรวจสอบความปลอดภัย

จุดเด่นของ IDEC HS5D ที่เหมาะกับงานหน้างาน

1. ขนาดกะทัดรัด ติดตั้งในพื้นที่จำกัดได้

HS5D มีขนาดเพียง 30 × 30 × 91 มม. จึงเหมาะกับเครื่องจักรที่มีพื้นที่บริเวณ Safety Guard ค่อนข้างแคบ ไม่จำเป็นต้องใช้พื้นที่ติดตั้งมากเหมือน Safety Switch ขนาดใหญ่

ประโยชน์หน้างาน:
ช่วยให้ผู้ผลิตเครื่องจักรสามารถออกแบบ Safety Guard ได้ยืดหยุ่นมากขึ้น โดยเฉพาะเครื่องจักรขนาดเล็กหรือพื้นที่ที่มีอุปกรณ์หลายตัวติดตั้งอยู่แล้ว

2. ตรวจจับการถอด Operation Head ได้

หนึ่งในฟังก์ชันเด่นของ HS5D คือ Head Removal Detection Function ซึ่งสามารถตรวจจับกรณีที่ Operation Head ถูกถอดหรือหลุดจากตัวสวิตช์ได้

เมื่อเกิดความผิดปกติ ระบบสามารถตรวจพบสถานะดังกล่าวผ่านความแตกต่างของหน้าสัมผัส และนำสัญญาณไปใช้ในวงจร Safety ได้

ประโยชน์หน้างาน:
เพิ่มความสามารถในการตรวจสอบความผิดปกติของตัว Interlock Switch และช่วยลดความเสี่ยงจากการที่อุปกรณ์ถูกถอดออกโดยไม่ได้ตั้งใจ

3. รองรับการติดตั้งได้หลายรูปแบบ

ตัว Operation Head สามารถปรับทิศทางเพื่อรองรับการใส่ Actuator ได้ถึง 8 รูปแบบ ทำให้สามารถเลือกทิศทางการติดตั้งให้เหมาะกับโครงสร้างของประตูหรือ Safety Guard แต่ละแบบได้

ประโยชน์หน้างาน:
ลดข้อจำกัดในการออกแบบและช่วยให้ติดตั้งสวิตช์ได้ง่ายขึ้น แม้ตำแหน่งประตูเครื่องจักรจะมีรูปแบบแตกต่างกัน

HS5D ใช้งานกับเครื่องจักรอะไรได้บ้าง?

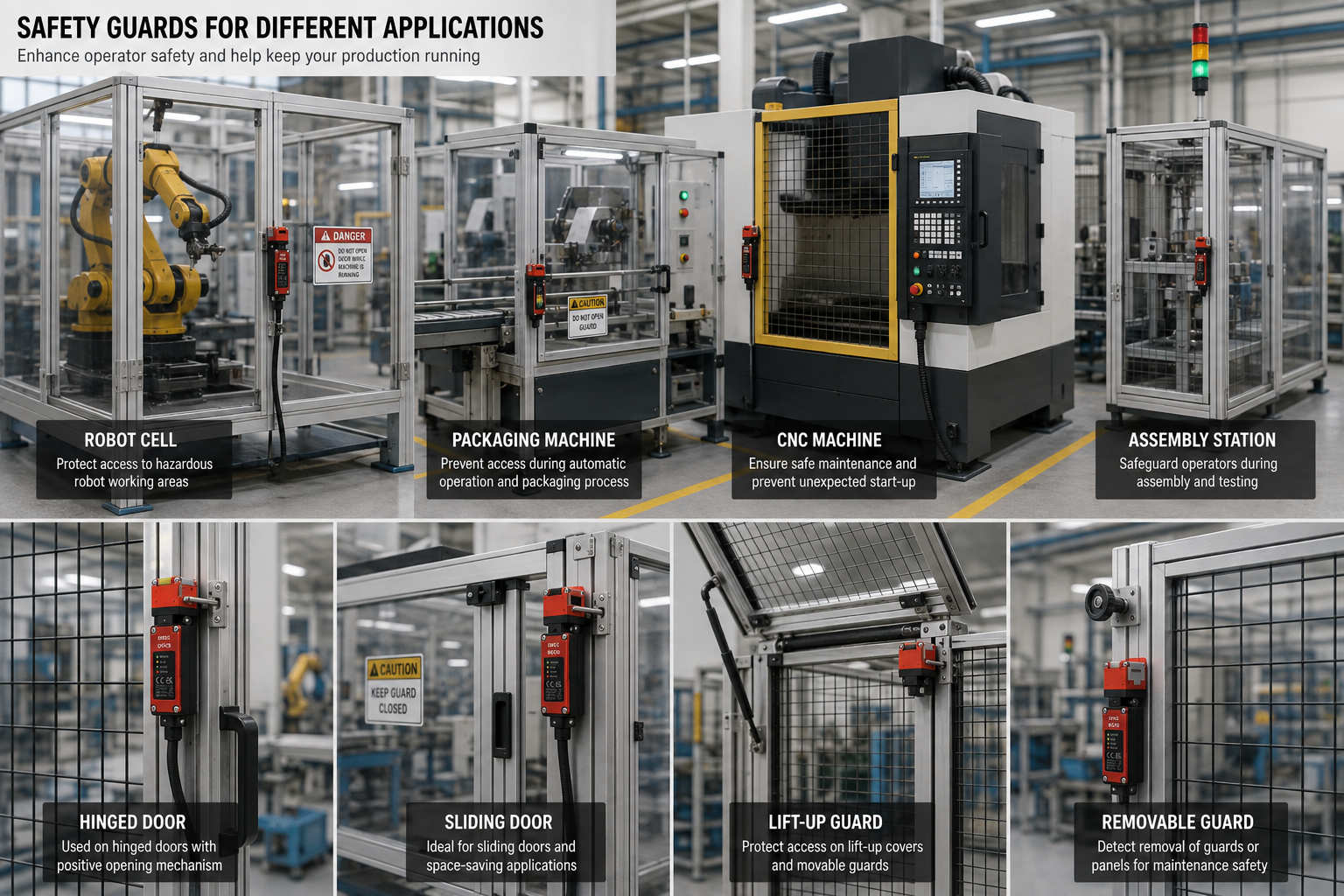

ด้วยขนาดที่กะทัดรัดและรูปแบบการติดตั้งที่ยืดหยุ่น HS5D สามารถนำไปประยุกต์ใช้กับ Safety Guard ของเครื่องจักร ได้หลากหลาย เช่น

• เครื่องจักร Automation และ Assembly
• เครื่องจักร Packaging
• เครื่องจักรผลิตชิ้นส่วน
• Machine Tools
• Conveyor และระบบ Material Handling
• เครื่องจักรที่มีประตูหรือฝาครอบนิรภัย
• ระบบผลิตที่ต้องการตรวจสอบสถานะ Safety Door

IDEC ระบุการใช้งาน Safety Interlock ในกลุ่มเครื่องจักร เช่น Machine Tools, Material Handling, Packaging Lines และ Semiconductor Manufacturing เป็นต้น

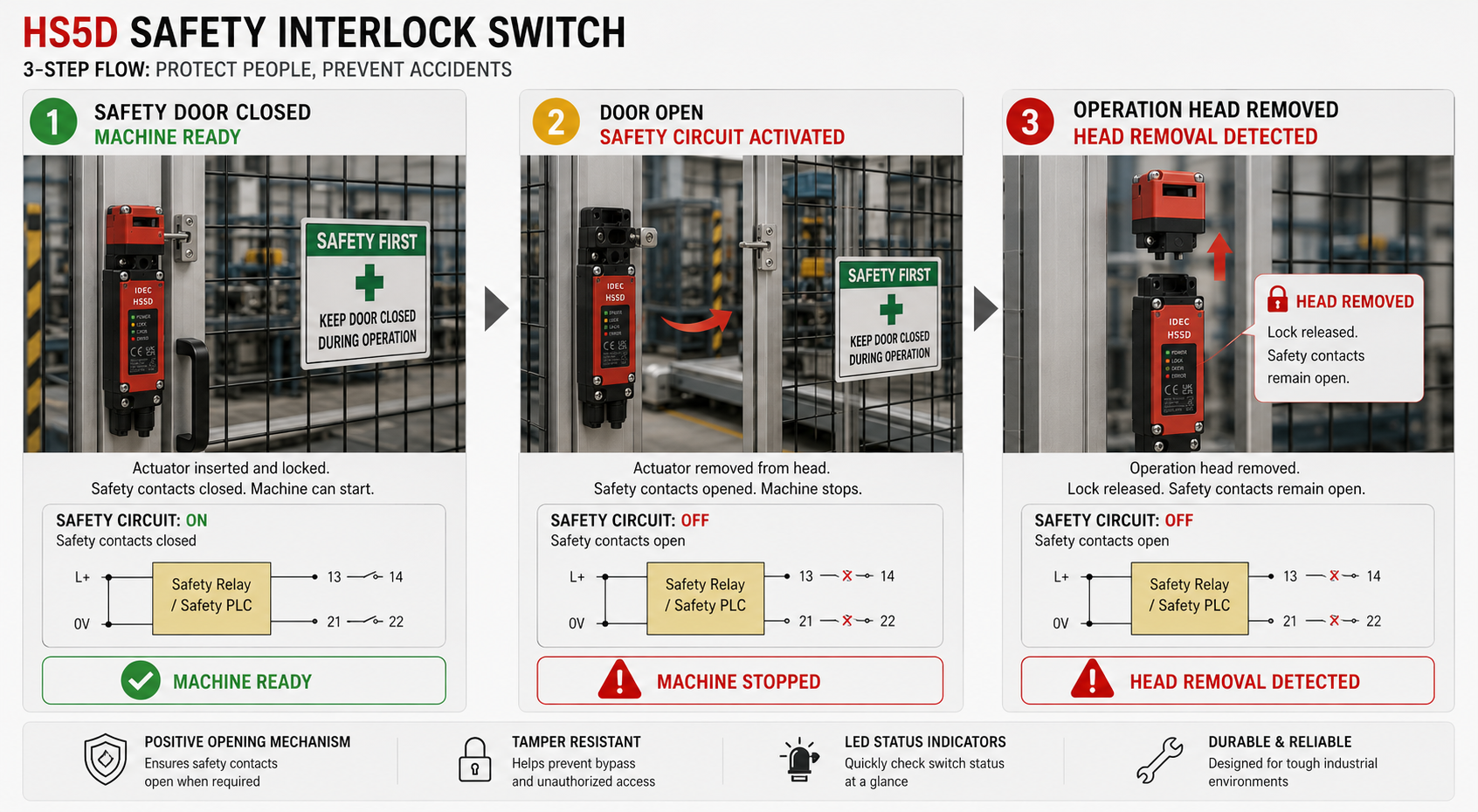

ตัวอย่างการทำงานจริงของ HS5D

ลองนึกภาพเครื่องจักรอัตโนมัติที่มี Safety Door สำหรับให้ช่างหรือผู้ปฏิบัติงานเข้าไปตรวจสอบภายในเครื่อง

ทำไม Safety Interlock Switch จึงสำคัญกับโรงงาน?

การติดตั้ง Safety Interlock ไม่ได้มีเป้าหมายเพียงแค่ “หยุดเครื่องจักรเมื่อเปิดประตู” แต่เป็นส่วนหนึ่งของระบบป้องกันความเสี่ยงระหว่างผู้ปฏิบัติงานกับเครื่องจักร

การเลือก Interlock Switch ที่เหมาะสมจึงควรพิจารณาทั้ง พื้นที่ติดตั้ง รูปแบบประตู ความต้องการของวงจร Safety สภาพแวดล้อม และมาตรฐานที่เกี่ยวข้อง

HS5D มีคุณสมบัติ เช่น Direct Opening Operation สำหรับ NC Contacts และการออกแบบที่สอดคล้องกับข้อกำหนดด้าน Safety Interlock ที่เกี่ยวข้อง เช่น IEC/EN 60947-5-1 และ ISO 14119 ตามรุ่นและการใช้งาน

❓ คำถามที่พบบ่อย (FAQ)

Q1: โครงสร้าง Double Insulation คืออะไร และดีอย่างไร?

A: คือการออกแบบให้มีฉนวนป้องกันไฟฟ้าสองชั้น ทำให้ไม่จำเป็นต้องต่อสายกราวด์เข้ากับตัวถังของสวิตช์ ช่วยประหยัดพื้นที่และลดขั้นตอนการเดินสายไฟครับ

Q2: หากหัวสวิตช์ (Operation Head) เสียหาย สามารถเปลี่ยนเฉพาะหัวได้ไหม?

A: หากหัวสวิตช์หลุดหรือเสียหาย ระบบจะบังคับให้วงจรหลักตัดการทำงานเพื่อความปลอดภัย การเปลี่ยนอะไหล่ควรปรึกษาทีมผู้เชี่ยวชาญเพื่อให้แน่ใจว่าการประกอบกลับเข้าที่ยังคงได้มาตรฐานความปลอดภัยครับ

Q3: สามารถใช้งานร่วมกับ Safety Controller ทั่วไปได้หรือไม่?

A: ได้แน่นอนครับ หน้าสัมผัสของ HS5D สามารถนำสัญญาณไปต่อเข้ากับ Safety Relay หรือ Safety PLC/Controller แบรนด์ต่างๆ เพื่อสร้างวงจรความปลอดภัยที่สมบูรณ์ได้ครับ

สรุป: HS5D เหมาะกับใคร?

IDEC HS5D Miniature Interlock Switch เหมาะสำหรับผู้ผลิตเครื่องจักร วิศวกร Automation และโรงงานที่ต้องการเพิ่มระบบตรวจสอบความปลอดภัยบริเวณประตูหรือ Safety Guard โดยเฉพาะงานที่มีข้อจำกัดด้านพื้นที่

หากต้องการเลือก IDEC HS5D รุ่นที่เหมาะกับเครื่องจักรของคุณ ควรพิจารณาจากจำนวน Contact, รูปแบบ Actuator, ทิศทางการติดตั้ง และรายละเอียดของวงจร Safety ก่อนเลือกใช้งาน

ต้องการคำแนะนำด้าน Safety Interlock สำหรับเครื่องจักรหรือระบบ Automation? ติดต่อทีมงานเพื่อช่วยเลือกอุปกรณ์ให้เหมาะกับหน้างานของคุณ
